Lino® 2D fix
Perfekte Zeichnungsautomatisierung für Solidworks®

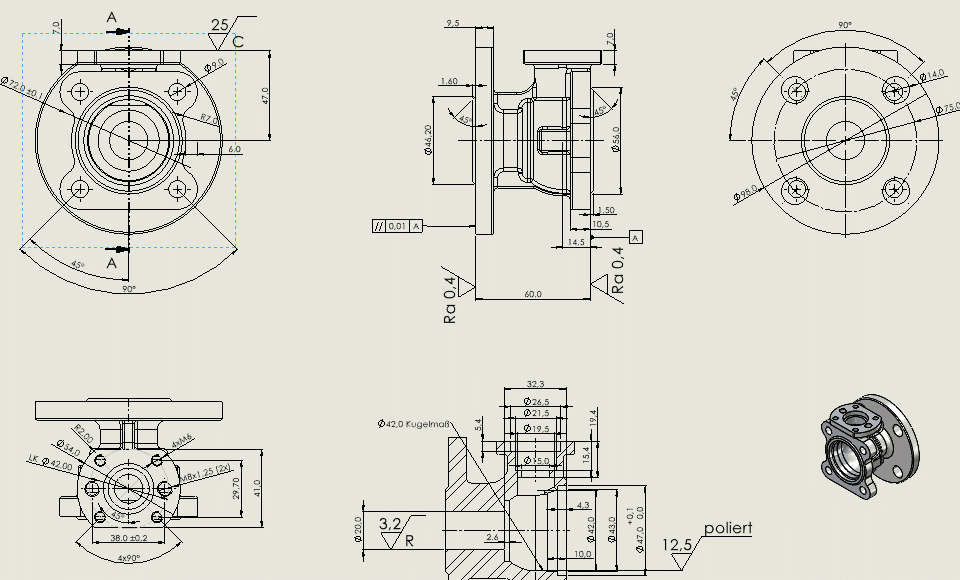

Lino® 2D fix ist eine Zusatzanwendung, die Solidworks-Anwendern bei der Neu-Positionierung von Zeichnungsansichten, sowie Bemaßungen und anderen Zeichnungsbeschriftungen hilft.
Ferner können mit Lino® 2D fix Bemaßungen und Stücklistenpositionen für Layout-Zeichnungen auch automatisch erzeugt werden.
Schluss mit manuellem Nachbessern –
Intelligente Layout-Optimierung für Ihre CAD-Automatisierung
In der automatisierten Variantenkonstruktion ist das 3D-Modell oft schnell generiert, doch die Krux liegt im Detail: der 2D-Zeichnung. Überlappende Bemaßungen, ungünstig platzierte Positionsnummern oder unübersichtliche Ansichten erfordern meist zeitintensive manuelle Korrekturen. Lino 2D fix ist das spezialisierte Solidworks Add-In, das genau hier ansetzt. Es automatisiert die Aufbereitung von Zeichnungsableitungen und sorgt für ein sauberes, fertigungsgerechtes Layout – vollautomatisch und regelbasiert.
Einfach und unverbindlich einen Termin für ein Beratungsgespräch vereinbaren und von Lino® 2D fix zu überzeugen.
Intelligente Ästhetik für technische Dokumente
Lino 2D fix fungiert als „Finisher“ Ihrer CAD-Automatisierung. Die Software erkennt Kollisionen in der Bemaßung und rückt Texte, Tabellen sowie Hinweislinien eigenständig an die optimale Position. Besonders bei komplexen Produkten, deren Dimensionen sich durch die Konfiguration stark verändern, passt Lino 2D fix Maßstab und Ansichtslage so an, dass das Blattformat stets ideal ausgenutzt wird. Die Ergebnisse sind professionelle Zeichnungen, die ohne menschliches Eingreifen direkt in die Fertigung oder an den Kunden gehen können.
Nahtlose Integration in den Konfigurationsprozess
Die Lösung entfaltet ihr volles Potenzial im Zusammenspiel mit Tacton Design Automation oder in Lino Hub CAD Automation. Während die Konfigurationslogik die Geometrie steuert, übernimmt Lino 2D fix die visuelle Qualitätssicherung der Dokumentation. Damit wird der „Digital Thread“ vervollständigt: Vom Vertriebsangebot bis zur fertigen Werkstattzeichnung fließt die Information fehlerfrei und in höchster grafischer Güte durch Ihr Unternehmen.
Vorteile von Lino® 2D fix
Machen Sie den letzten Schritt zur perfekten Automatisierung – mit Lino 2D fix.
Webinare
Melden Sie sich jetzt kostenlos für unser Webinar an oder kontaktieren Sie einen Experten für persönliche Beratung.
Unsere Webinare richten sich ausschließlich an Anwenderunternehmen aus unserer definierten Zielgruppe.
Ergänzende Lösungen
Unsere Software und Lösungen greifen dort an, wo industrielle Prozesse an ihre Grenzen stoßen: bei Variantenvielfalt, manuellen Übergaben und fehlender Durchgängigkeit zwischen Vertrieb, Engineering und IT.
Lino® 3D layout
Nutzt Drag-and-Drop sowie Snap-Technologie für kollisionsfreie Layouts. Sichert durchgängige Datenflüsse vom Vertrieb bis zur Montage ohne jeden Medienbruch.
Tacton Design Automation
Überführt Expertenwissen in intelligente Regelwerke, um komplexe 3D-Modelle, Zeichnungen und Stücklisten vollautomatisch zu generieren – für bis zu 90 % Zeitersparnis im Engineering.
Überprüfen Sie Ihren konkreten Anwendungsfall in einem praxisnahen Machbarkeitsnachweis – mit transparentem Umfang und verbindlichem Zeitrahmen.
- Klar abgegrenztes Anwendungsszenario
- Minimiertes Risiko und transparenter ROI
- Definierte Ergebnisse in einem fixen Zeitraum
Häufige Fragen
Wissensbasis zu automatischer Bemaßung und CAD-Zeichnungsoptimierung.
Hier erfahren Sie, wie Lino 2D fix die Zeichnungserstellung in Solidworks automatisiert.
Von der intelligenten Neuplatzierung von Ansichten bis zur automatischen Bemaßung – für konsistente, konfigurationsspezifische 2D-Zeichnungen mit reduziertem Konstruktionsaufwand.
Wie Aufwändig ist die Erstellung der Zeichnungsvorlagen
Es müssen sogenannte Zeichnungsmaster erstellt werden. Durch die Vielzahl an Referenz-Optionen und intelligenten Algorithmen ist der Aufwand, diese Zeichnungsmaster zu erstellen, deutlich geringer als bei regelbasierten Automatisierungstools. Maße können beispielsweise automatisch eine Alternativposition einnehmen, wenn der verfügbare Platz nicht mehr ausreicht, ohne dass dafür eine Regel definiert werden muss.
Kann Lino 2D fix auch mit Produktkonfigurationen kombiniert werden?
Ja. In Verbindung mit Tacton Design Automation oder anderen Konfiguratoren automatisiert Lino 2D fix die Zeichnungserstellung für konfigurationsbasierte Varianten, sodass konsistente technische Dokumente direkt aus dem CAD-Prozess entstehen.
Bietet Lino 2D fix durchgängige Prozesse im Unternehmen?
Die Lösung unterstützt durchgängige, automatisierte Prozesse vom CAD-Modell bis zur fertigen Zeichnung, wodurch Entwicklungsengpässe im Designprozess reduziert und Konstruktions-Durchlaufzeiten verkürzt werden.
Funktioniert Lino 2D fix auch mit Layout-Zeichnungen?
Ja. Lino 2D fix kann Layout-Zeichnungen aus 3D-Aufstellplänen (Lino 3D layout) automatisiert mit Bemaßungen und Positionskennzeichnungen versehen, was die Erstellung konsistenter Planunterlagen erleichtert.
Spart Lino 2D fix Zeit in der Zeichnungserstellung?
Ja. Durch Automatisierung von Bemaßung, Ansichtsanordnung und Textplatzierung reduziert Lino 2D fix manuelle Fleißarbeit erheblich. Konstrukteure gewinnen Zeit für wertschöpfende Aufgaben, und Zeichnungserstellung wird schneller und effizienter.
Wie integriert sich Lino 2D fix in bestehende CAD-Workflows?
Lino 2D fix ist ein direktes Solidworks®-Add-In und erweitert die CAD-Umgebung um automatische Zeichnungsfunktionen. Es lässt sich nahtlos in bestehende Design- und Engineering-Workflows integrieren, ohne separate Programme verwenden zu müssen.
Für wen ist Lino 2D fix besonders geeignet?
Dieses Tool richtet sich an Solidworks-Anwender im Maschinen- und Anlagenbau, die häufig mit Varianten, Sonderkonstruktionen oder automatisierten Konstruktionsprozessen arbeiten. Insbesondere bei der automatisierten Steuerung von CAD-Modellen (z. B. durch Tacton Design Automation) können Zeichnungen zu 100 Prozent automatisiert und der Aufwand für die Modell-Erstellung erheblich minimiert werden.
Wie unterstützt Lino 2D fix Sonderkonstruktionen?
Bei Sonderkonstruktionen entstehen oft verschobene Maße oder überlappende Ansichten. Lino 2D fix löst diese Positionierungsaufgaben automatisch, sodass Zeichnungen auch bei individualisierten Varianten konsistent, lesbar und technisch korrekt bleiben.
Kann Lino 2D fix Bemaßungen automatisch erzeugen?
Ja. Neben der Neuplatzierung vorhandener Beschriftungen bietet Lino 2D fix eine „automatische Bemaßung“, die 2D-Layout-Zeichnungen mit korrekten Maßangaben und Stücklistensymbolen erzeugt – auch bei komplexen 3D-Aufstellplänen.
Wie hilft Lino 2D fix bei der Zeichnungsautomation?
Lino 2D fix erkennt, wenn sich ein 3D-Modell geändert hat, und platziert Zeichnungselemente automatisch neu, sodass Maße, Toleranzen und Ansichten wieder korrekt dargestellt werden. Diese Automatisierung reduziert manuelle Anpassungen und eliminiert Routinearbeit für Konstrukteure.
Was ist Lino 2D fix und wofür wird es genutzt?
Lino 2D fix ist ein Add-In für Solidworks®, das die Zeichnungsautomatisierung unterstützt. Es verschiebt nach Konstruktionsänderungen automatisch Ansichten, Bemaßungen, Texte und andere Zeichnungselemente – ohne manuelle Nacharbeit. Damit entstehen konsistente, konfigurationsspezifische Zeichnungen schneller und fehlerfrei, was täglich Zeit spart und den Designdurchsatz erhöht.
